광단자함 대체 OCT 솔루션

복잡한 광단자함 내에 FDF를 대체할 수 있는 혁신적인 솔루션으로 간단한 작업으로 FDF를 대체하여 공간 및 비용을 절감할 수 있으며, 방수 및 뛰어난 인장력으로 보다 안정적으로 광통신망을 설치할 수 있습니다.

Specifications

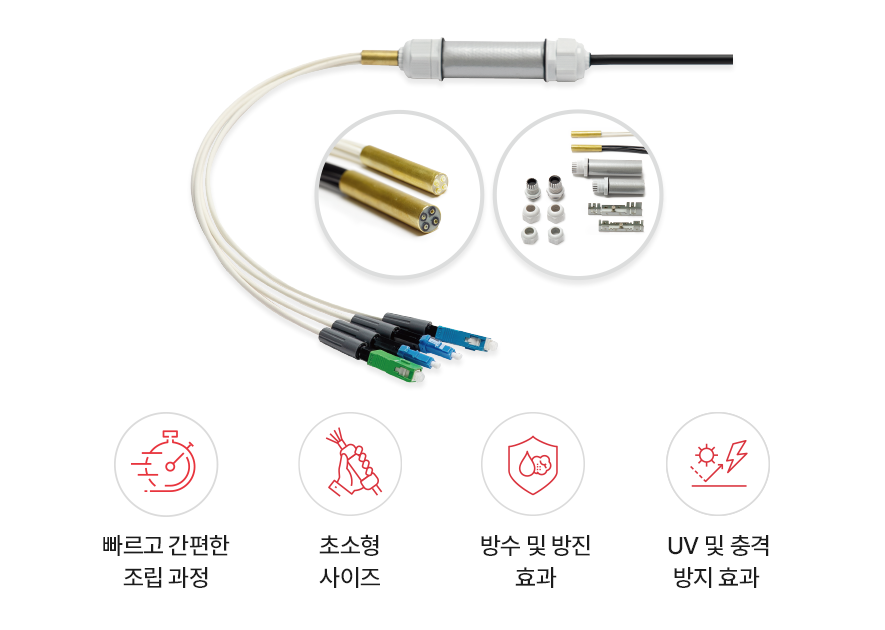

복잡한소형 광단자함 대체 가능

별도의 아답터 필요없이케이블 연장 가능

방수 & 방진으로 옥외사용 가능

외부 충격 보호 및 자외선 차단가능

사 양
Number of Cores
4 Cores
Type of Tube
3 mm Drop Cable
Type of Fanout
0.9 mm, 0.25 mm
Optical Cable
7Φ: Suitable for 6 ≤ Φ < 10 optical cable 12Φ: Suitable for 10 ≤ Φ < 12 optical cable
Enclosure Dimension
7Φ: 105(W) x 23(D) x 23(H) mm 12Φ: 144(W) x 27(D) x 27(H) mm
Temperature
Operating : -40~75 ℃, Storage : -40~75 ℃

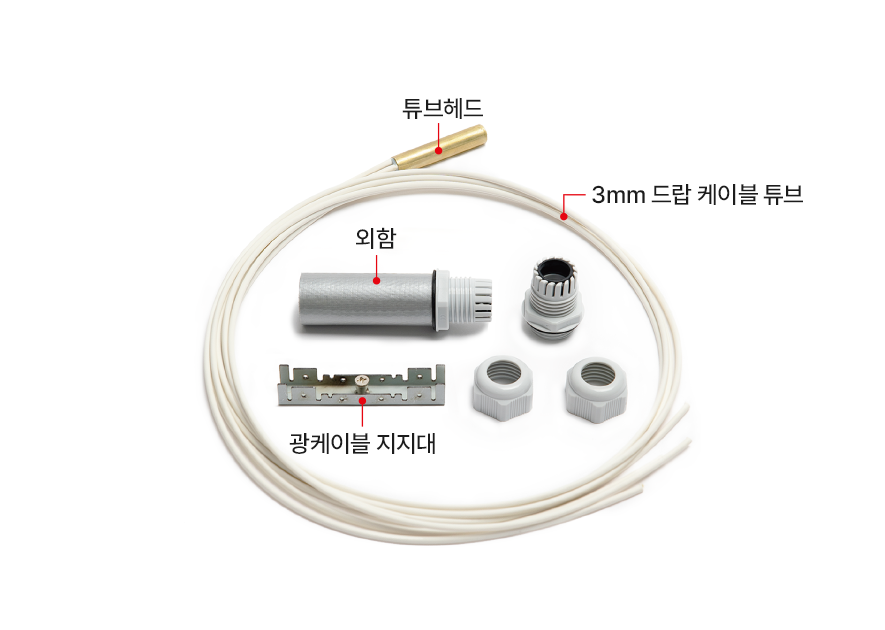

조립단계

Step1.3mm 드랍 케이블 튜브에 광케이블 삽입

Step2.외함조립

Step3.SOLMate 커넥터 융착

SOLMate OCT는매우 간편하고 깔끔합니다.

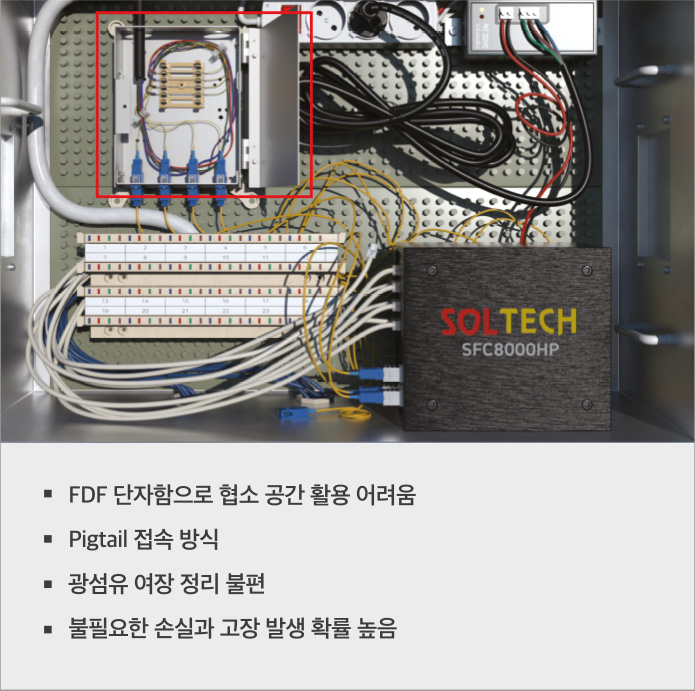

기존 단자함 사용 시

  • FDF 단자함으로 협소 (공간활용 어려움)
  • Pigtail 융착 접속 방식
  • 광섬유 여장 정리 불편
  • 불필요한 손실과 고장발생 확률 높음

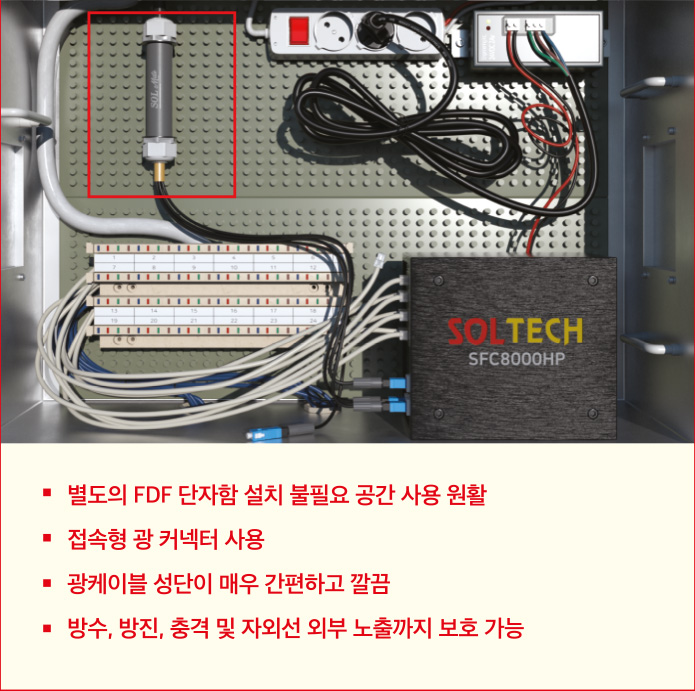

OCT 사용 시

  • 별도의 FDF 단자함 설치 불필요 (공간 사용 원활)
  • 융착형 광커넥터 사용
  • 광케이블 성단이 매우 간편하고 깔끔
  • 방수, 방진, 충격 및 자외선 외부 노출까지 보호가능
